Welchen Einfluss hat die Elektrodenkraft auf die Schweißqualität einer Punktschweißmaschine?

Hallo! Als Lieferant von Punktschweißmaschinen habe ich aus erster Hand gesehen, wie verschiedene Faktoren die Schweißqualität beeinflussen können. Einer der wichtigsten Faktoren, der oft übersehen wird, ist die Elektrodenkraft. In diesem Blogbeitrag werde ich erläutern, was Elektrodenkraft ist, wie sie sich auf die Schweißqualität einer Punktschweißmaschine auswirkt und warum sie für Sie als Kunde wichtig ist.

Was ist Elektrodenkraft?

Beginnen wir mit den Grundlagen. Unter Elektrodenkraft versteht man den Druck, den die Elektroden beim Schweißvorgang auf die Werkstücke ausüben. Es handelt sich um einen Schlüsselparameter, da er direkten Einfluss auf den Kontaktwiderstand zwischen den Elektroden und den Werkstücken sowie auf die Wärmeerzeugung und -verteilung in der Schweißzone hat.

Stellen Sie sich das so vor: Wenn Sie versuchen, zwei Stücke Papier mit Klebstoff zusammenzukleben, müssen Sie etwas Druck ausüben, um sicherzustellen, dass sich der Klebstoff gleichmäßig verteilt und eine starke Verbindung bildet. Beim Schweißen gilt das gleiche Prinzip. Die Elektrodenkraft trägt dazu bei, dass der Strom reibungslos durch die Werkstücke fließt und eine zuverlässige und qualitativ hochwertige Schweißung entsteht.

Wie sich die Elektrodenkraft auf die Schweißqualität auswirkt

1. Kontaktwiderstand

Die Elektrodenkraft bestimmt maßgeblich den Kontaktwiderstand zwischen den Elektroden und den Werkstücken. Bei zu geringer Elektrodenkraft ist die Kontaktfläche zwischen den Elektroden und den Werkstücken klein. Dies führt zu einem hohen Kontaktwiderstand, der wiederum zu einer übermäßigen Wärmeentwicklung an der Schnittstelle zwischen Elektrode und Werkstück führt. Dadurch können sich die Elektroden schnell abnutzen und die Schweißnaht kann ein schlechtes Aussehen mit Brandflecken und Spritzern aufweisen.

Andererseits kann es bei zu hoher Elektrodenkraft zu Verformungen der Werkstücke kommen. Diese Verformung kann die elektrischen und thermischen Eigenschaften der Verbindung verändern und die Kontrolle des Schweißprozesses erschweren. Die ideale Elektrodenkraft erzeugt eine ordnungsgemäße Kontaktfläche, verringert den Kontaktwiderstand und sorgt für einen stabilen Stromfluss.

2. Wärmeerzeugung und -verteilung

Die beim Schweißen erzeugte Wärmemenge steht in direktem Zusammenhang mit der Elektrodenkraft. Gemäß dem Jouleschen Gesetz ist die erzeugte Wärme (Q) proportional zum Quadrat des Stroms (I), des Widerstands (R) und der Zeit (t), dh Q = I²Rt. Da die Elektrodenkraft den Kontaktwiderstand beeinflusst, beeinflusst sie auch die Wärmeentwicklung.

Eine ordnungsgemäße Elektrodenkraft trägt dazu bei, die Wärme gleichmäßig über die Schweißzone zu verteilen. Dadurch wird sichergestellt, dass das Metall im Schweißbereich gleichmäßig schmilzt, was zu einer starken und gleichmäßigen Schweißnaht führt. Wenn die Elektrodenkraft nicht optimiert ist, kann sich die Wärme in bestimmten Bereichen konzentrieren, was zu ungleichmäßigem Schmelzen und schwachen Schweißnähten führt. Wenn beispielsweise die Kraft ungleichmäßig auf die Elektroden ausgeübt wird, kann es sein, dass eine Seite der Schweißnaht überhitzt ist, während die andere Seite unterhitzt ist.

3. Schweißfestigkeit

Die Festigkeit der Schweißnaht ist in vielen Anwendungen ein entscheidender Faktor. Die Elektrodenkraft hat einen direkten Einfluss auf die Schweißnahtfestigkeit. Eine gut angelegte Elektrodenkraft hilft, das geschmolzene Metall zusammenzuschweißen und so eine starke metallurgische Verbindung zu schaffen. Wenn die Elektrodenkraft zu niedrig ist, wird das geschmolzene Metall möglicherweise nicht richtig geschmolzen, was zu einer schwachen Schweißnaht mit geringer Zug- und Scherfestigkeit führt.

Umgekehrt kann eine übermäßige Elektrodenkraft dazu führen, dass das geschmolzene Metall aus der Schweißzone herausgedrückt wird und ein Hohlraum oder eine poröse Schweißnaht zurückbleibt. Dadurch verringert sich auch die Festigkeit der Schweißnaht. Daher ist es wichtig, die richtige Elektrodenkraft zu finden, um die gewünschte Schweißnahtfestigkeit zu erreichen.

Verschiedene Arten von Punktschweißmaschinen und Elektrodenkräften

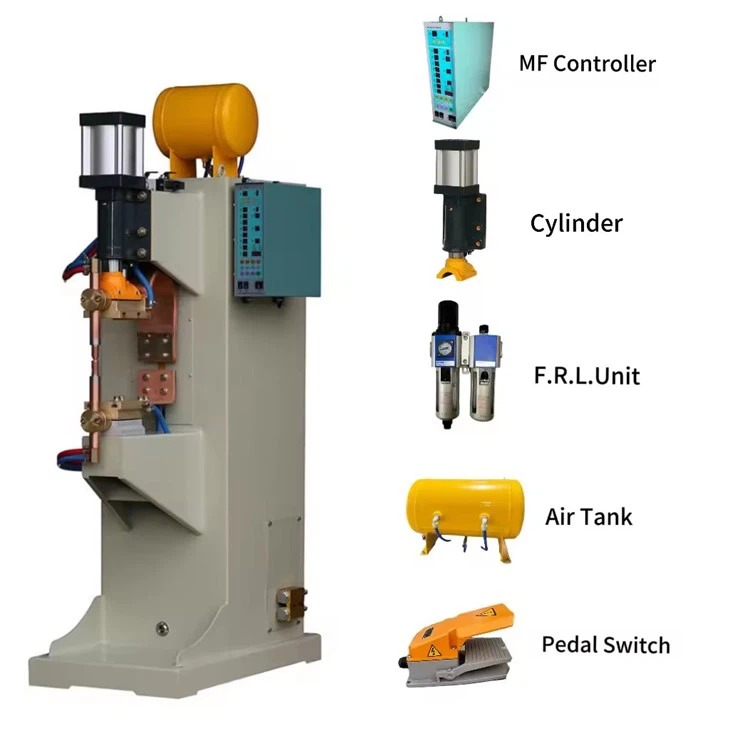

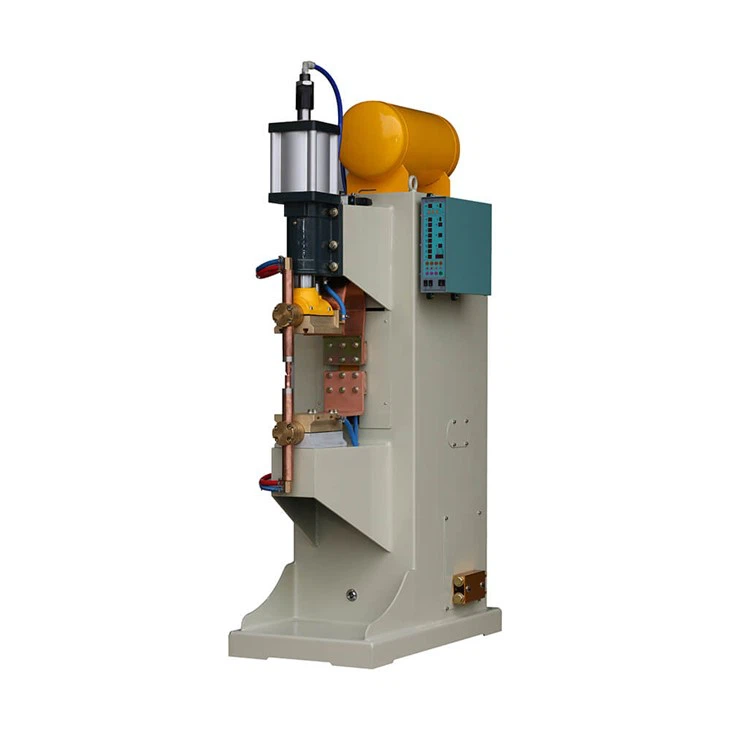

Wir bieten eine Vielzahl von Punktschweißmaschinen an, wie zWiderstandspunktschweißmaschine,Automatische Hochgeschwindigkeits-Punktschweißmaschine, UndNetzfrequenz-Punktschweißgerät. Jeder Maschinentyp erfordert je nach Konstruktion und Anwendung möglicherweise eine andere Einstellung der Elektrodenkraft.

Beispielsweise ist die automatische Hochgeschwindigkeits-Punktschweißmaschine für die Massenproduktion konzipiert. Normalerweise ist eine präzisere Steuerung der Elektrodenkraft erforderlich, um eine gleichbleibende Schweißqualität bei hohen Geschwindigkeiten sicherzustellen. Die Widerstandspunktschweißmaschine hingegen kann ein breites Spektrum an Materialien und Dicken verarbeiten. Die Elektrodenkraft muss je nach Material und Dicke der Werkstücke angepasst werden.

So ermitteln Sie die optimale Elektrodenkraft

Die Bestimmung der optimalen Elektrodenkraft ist keine leichte Aufgabe. Sie hängt von mehreren Faktoren ab, unter anderem vom Material der Werkstücke, ihrer Dicke, der Art der Schweißmaschine und der gewünschten Schweißqualität.

Eine Möglichkeit, die optimale Elektrodenkraft zu finden, ist das Ausprobieren. Beginnen Sie mit einer moderaten Elektrodenkraft und führen Sie eine Reihe von Testschweißungen durch. Bewerten Sie anschließend die Qualität der Schweißnähte mithilfe zerstörungsfreier Prüfmethoden wie Sichtprüfung, Ultraschallprüfung oder Röntgenprüfung. Passen Sie die Elektrodenkraft entsprechend den Ergebnissen an.

Ein anderer Ansatz besteht darin, sich an den Richtlinien des Herstellers zu orientieren. In unserem Unternehmen stellen wir für jedes unserer Produkte detaillierte technische Spezifikationen und Empfehlungen zur VerfügungPunktschweißmaschinen. Diese Richtlinien können Ihnen einen guten Ausgangspunkt für die Einstellung der Elektrodenkraft geben.

Warum Elektrodenkraft für Sie wichtig ist

Als Kunde möchten Sie das Beste aus Ihrer Punktschweißmaschine herausholen. Eine ordnungsgemäße Elektrodenkraft kann die Schweißqualität erheblich verbessern, die Kosten für den Elektrodenaustausch senken und die Produktivität Ihres Schweißprozesses steigern.

Hochwertige Schweißnähte bedeuten weniger Ausschuss und Nacharbeit, was Ihnen Zeit und Geld spart. Durch den Einsatz der richtigen Elektrodenkraft können Sie außerdem die Lebensdauer Ihrer Elektroden verlängern und so die Gesamtbetriebskosten der Schweißmaschine senken.

Abschluss

Zusammenfassend lässt sich sagen, dass die Elektrodenkraft ein entscheidender Faktor für die Schweißqualität einer Punktschweißmaschine ist. Es beeinflusst den Kontaktwiderstand, die Wärmeerzeugung und -verteilung sowie die Festigkeit der Schweißnaht. Ob Sie ein verwendenWiderstandspunktschweißmaschine, AAutomatische Hochgeschwindigkeits-Punktschweißmaschine, oder einNetzfrequenz-PunktschweißgerätDas Verständnis und die Kontrolle der Elektrodenkraft sind für die Erzielung qualitativ hochwertiger Schweißnähte von entscheidender Bedeutung.

Wenn Sie auf der Suche nach einem Punktschweißgerät sind oder weitere Informationen zur Optimierung der Elektrodenkraft für Ihre spezifische Anwendung benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen dabei zu helfen, die beste Entscheidung zu treffen und sicherzustellen, dass Ihr Schweißprozess reibungslos verläuft.

Referenzen

• Kou, S. (2003). Schweißmetallurgie. Wiley – Interscience.
• Amerikanische Schweißgesellschaft. (2008). AWS Welding Handbook, Band 1: Schweißwissenschaft und -technologie.
