Wie stellt man den Elektrodendruck eines Wechselstrom-Widerstandsschweißgeräts ein?

Die Einstellung des Elektrodendrucks eines Wechselstrom-Widerstandsschweißgeräts ist ein kritischer Prozess, der sich erheblich auf die Qualität und Konsistenz der Schweißnähte auswirkt. Als Anbieter von Wechselstrom-Widerstandsschweißgeräten weiß ich, wie wichtig es ist, diese Einstellung richtig vorzunehmen. In diesem Blogbeitrag gebe ich einige Einblicke, wie man den Elektrodendruck effektiv anpasst.

Verständnis der Rolle des Elektrodendrucks beim Wechselstrom-Widerstandsschweißen

Bevor wir uns mit dem Einstellungsprozess befassen, ist es wichtig zu verstehen, warum der Elektrodendruck beim Wechselstrom-Widerstandsschweißen wichtig ist. Wenn zwei Metallteile zwischen die Elektroden eines Wechselstrom-Widerstandsschweißgeräts gelegt werden, wird ein elektrischer Strom durch sie geleitet. Der Widerstand gegen den Stromfluss erzeugt Wärme, die die Metalle an der Kontaktstelle schmilzt und eine Schweißnaht erzeugt.

Dabei spielt der Elektrodendruck eine entscheidende Rolle. Es sorgt für einen guten elektrischen Kontakt zwischen den Elektroden und den Werkstücken, der für eine effiziente Wärmeerzeugung notwendig ist. Darüber hinaus trägt der Druck dazu bei, die Werkstücke während des Schweißvorgangs zusammenzuhalten, sodass sie sich nicht bewegen und eine gleichmäßige Schweißung gewährleistet wird.

Faktoren, die den Elektrodendruck beeinflussen

Mehrere Faktoren können den optimalen Elektrodendruck für eine bestimmte Schweißaufgabe beeinflussen. Dazu gehören:

• Materialstärke:Dickere Materialien erfordern im Allgemeinen einen höheren Elektrodendruck, um einen guten Kontakt und eine gute Wärmeübertragung zu gewährleisten.
• Materialtyp:Unterschiedliche Materialien haben unterschiedliche elektrische und thermische Eigenschaften, die sich auf den erforderlichen Elektrodendruck auswirken können. Beispielsweise erfordern Materialien mit hoher elektrischer Leitfähigkeit möglicherweise einen höheren Druck, um den geringeren Widerstand auszugleichen.
• Schweißnahtgröße:Größere Schweißnähte erfordern typischerweise einen höheren Elektrodendruck, um eine ordnungsgemäße Verschmelzung sicherzustellen.
• Schweißstrom:Der Schweißstrom beeinflusst auch den Elektrodendruck. Höhere Ströme erzeugen mehr Wärme, was möglicherweise einen höheren Druck erfordert, um eine Trennung der Werkstücke zu verhindern.

Schritte zum Anpassen des Elektrodendrucks

Nachdem wir nun die Bedeutung des Elektrodendrucks und die Faktoren, die ihn beeinflussen, verstanden haben, schauen wir uns die Schritte zur Einstellung des Elektrodendrucks an einem Wechselstrom-Widerstandsschweißgerät an.

Schritt 1: Sehen Sie sich das Schweißerhandbuch an

Der erste Schritt besteht darin, die Bedienungsanleitung des Schweißers zu Rate zu ziehen. Das Handbuch sollte spezifische Anweisungen zur Einstellung des Elektrodendrucks für Ihr spezielles Modell enthalten. Es kann auch empfohlene Druckeinstellungen enthalten, die auf der Materialstärke, der Art und der Schweißnahtgröße basieren.

Schritt 2: Bereiten Sie das Schweißgerät vor

Bevor Sie Einstellungen vornehmen, stellen Sie sicher, dass das Schweißgerät ausgeschaltet und vom Stromnetz getrennt ist. Dadurch werden elektrische Gefahren während des Einstellvorgangs vermieden.

Schritt 3: Suchen Sie den Druckeinstellmechanismus

Der Druckeinstellmechanismus kann je nach Schweißgerätmodell variieren. Es kann sich um einen Knopf, eine Schraube oder ein hydraulisches oder pneumatisches System handeln. Informationen zum Auffinden des Einstellmechanismus finden Sie im Handbuch des Schweißgeräts.

Schritt 4: Nehmen Sie erste Anpassungen vor

Nehmen Sie basierend auf den empfohlenen Druckeinstellungen im Handbuch erste Anpassungen des Elektrodendrucks vor. Beginnen Sie mit einer niedrigeren Druckeinstellung und erhöhen Sie diese schrittweise, bis Sie die gewünschte Schweißqualität erreicht haben.

Schritt 5: Schweißnähte testen

Sobald Sie die ersten Anpassungen vorgenommen haben, führen Sie Testschweißungen an Reststücken durch, die aus demselben Material und derselben Dicke wie die tatsächlichen Werkstücke bestehen. Überprüfen Sie die Schweißqualität, einschließlich Schweißfestigkeit, Aussehen und Konsistenz. Wenn die Schweißqualität nicht zufriedenstellend ist, nehmen Sie weitere Anpassungen des Elektrodendrucks vor und wiederholen Sie die Testschweißungen.

Schritt 6: Feinabstimmung des Drucks

Passen Sie den Elektrodendruck weiter an, bis Sie die optimale Schweißqualität erreicht haben. Dies kann mehrere Iterationen von Testschweißungen und Anpassungen erfordern.

Schritt 7: Dokumentieren Sie die Einstellungen

Wenn Sie die optimalen Elektrodendruckeinstellungen für eine bestimmte Schweißaufgabe ermittelt haben, dokumentieren Sie diese zum späteren Nachschlagen. Dies trägt dazu bei, die Konsistenz Ihres Schweißprozesses sicherzustellen und die Reproduktion hochwertiger Schweißnähte zu erleichtern.

Tipps zum Anpassen des Elektrodendrucks

Hier sind einige zusätzliche Tipps, die Ihnen helfen, den Elektrodendruck effektiv anzupassen:

• Verwenden Sie ein Manometer:Ein Manometer kann genaue Messwerte des Elektrodendrucks liefern und erleichtert so die Durchführung präziser Einstellungen.
• Überprüfen Sie die Elektroden:Überprüfen Sie die Elektroden regelmäßig auf Verschleiß und Beschädigungen. Abgenutzte oder beschädigte Elektroden können den Elektrodendruck und die Schweißqualität beeinträchtigen. Ersetzen Sie die Elektroden nach Bedarf.
• Warten Sie den Schweißer:Die ordnungsgemäße Wartung des Schweißgeräts ist für eine optimale Leistung unerlässlich. Dazu gehört die Reinigung der Elektroden, die Überprüfung der elektrischen Anschlüsse und die Schmierung der beweglichen Teile.
• Schulen Sie Ihre Bediener:Stellen Sie sicher, dass Ihre Bediener in der Einstellung des Elektrodendrucks und der Durchführung von Testschweißungen geschult sind. Dadurch wird sichergestellt, dass sie gleichbleibend hochwertige Schweißnähte herstellen können.

Abschluss

Die Einstellung des Elektrodendrucks eines Wechselstrom-Widerstandsschweißgeräts ist ein entscheidender Schritt zur Erzielung hochwertiger Schweißnähte. Wenn Sie die Rolle des Elektrodendrucks, die Faktoren, die ihn beeinflussen, und die Schritte zu seiner Anpassung verstehen, können Sie sicherstellen, dass Ihr Schweißprozess effizient und konsistent ist.

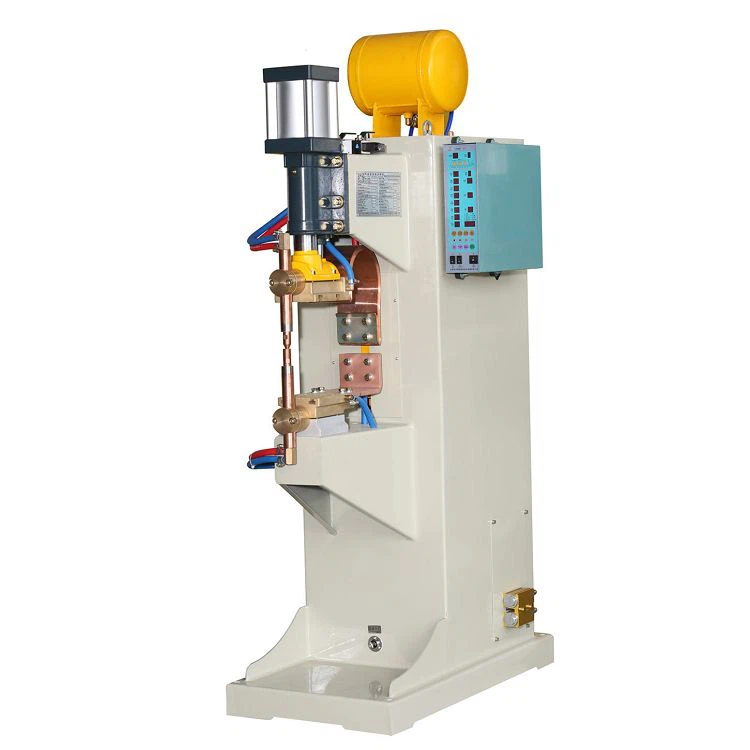

Wenn Sie auf der Suche nach einem Wechselstrom-Widerstandsschweißgerät sind oder Hilfe bei der Einstellung des Elektrodendrucks benötigen, sind wir für Sie da. UnserPunktbuckelschweißmaschine,Wechselstrom-Punktschweißgerät, UndTragbare Punktschweißmaschinesind darauf ausgelegt, eine zuverlässige und qualitativ hochwertige Schweißleistung zu bieten. Kontaktieren Sie uns noch heute, um mehr über unsere Produkte zu erfahren und wie wir Ihnen bei Ihren Schweißanforderungen helfen können.

Referenzen

• AWS Welding Handbook, Band 1: Schweißwissenschaft und -technologie, 9. Auflage
• Widerstandsschweißhandbuch, 4. Auflage
